RAID 0, RAID 1, RAID 5, RAID 10 图解

RAID 为 Redundant Array of Indepent Disks (独立磁盘冗余阵列) 的缩写,最常用的四种RAID为 RAID 0、RAID 1、RAID 5、RAID 10,下面以图解的方式解释这四种RAID的特点和区别。

在后面的图示中,用到以下标识:



A,B,C,D,E和F - 表示数据块

p1,p2,p3 - 表示奇偶校验信息块

RAID 0

RAID 0的特点:

最少需要两块磁盘

·数据条带式分布

·没有冗余,性能最佳(不存储镜像、校验信息)

·不能应用于对数据安全性要求高的场合

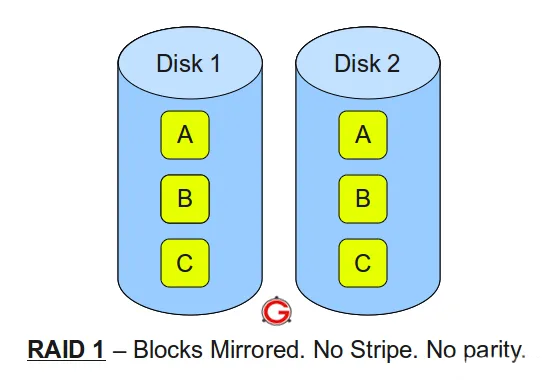

RAID 1

RAID 1的特点:

·最少需要2块磁盘

·提供数据块冗余

·性能好



RAID 5

RAID 5特点:

·最少3块磁盘

·数据条带形式分布

·以奇偶校验作冗余

·适合多读少写的情景,是性能与数据冗余最佳的折中方案



RAID 10

RAID 10(又叫RAID 1+0)特点:

·最少需要4块磁盘

·先按RAID 0分成两组,再分别对两组按RAID 1方式镜像

·兼顾冗余(提供镜像存储)和性能(数据条带形分布)

·在实际应用中较为常用



问:RAID0至少几块盘?

答:RAID0最少要两块硬盘才能实现。

RAID 1

RAID 1,又称镜像方式,也就是数据的冗余。在整个镜像过程中,只有一半的磁盘容量是有效的(另一半磁盘容量用来存放同样的数据)。同RAID 0相比,RAID 1首先考虑的是安全性,容量减半、速度不变。

问:RAID1至少几块盘?

答:RAID1最少要两块硬盘才能实现。

RAID 0+1(RAID 10)

为了达到既高速又安全,出现了RAID 10(或者叫RAID 0+1),可以把RAID 10简单地理解成由多个磁盘组成的RAID 0阵列再进行镜像。

问:RAID0+1至少几块硬盘才能实现?

答:RAID0+1至少需要4块盘。

RAID 3和RAID 5

RAID 3和RAID 5都是校验方式。RAID 3的工作方式是用一块磁盘存放校验数据。由于任何数据的改变都要修改相应的数据校验信息,存放数据的磁盘有好几个且并行工作,而存放校验数据的磁盘只有一个,这就带来了校验数据存放时的瓶颈。RAID 5的工作方式是将各个磁盘生成的数据校验切成块,分别存放到组成阵列的各个磁盘中去,这样就缓解了校验数据存放时所产生的瓶颈问题,但是分割数据及控制存放都要付出速度上的代价。

问:RAID5需要几块硬盘?为什么损失一个盘的容量?

答:至少3块。

RAID5把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上,并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上,其中任意N-1块磁盘上都存储完整的数据,也就是说有相当于一块磁盘容量的空间用于存储奇偶校验信息。因此当RAID5的一个磁盘发生损坏后,不会影响数据的完整性,从而保证了数据安全。当损坏的磁盘被替换后,RAID还会自动利用剩下奇偶校验信息去重建此磁盘上的数据,来保持RAID5的高可靠性。

-----------------------------------
