VMware虚拟化架构概述

1.VMware结构

其结构一般由服务器主机-EXSI系统-虚拟机-环境网络构成，具体见下图。

其中虚拟化由物理主机（即ESXI主机）、虚拟化管理程序（vCenter Server）、虚拟机（操作系统）、存储等基本组成。

2.常用的ESXI程序

VMware虚拟化需要安装这三个程序来实现：vSphere Client、ESXI、vCenterServer。三者中，ESXI通常是安装在服务器上，vSphere Client、vCenterServer安装在工作站或者PC上，作为客户端远程工具来管理ESXI（创建虚拟机）。

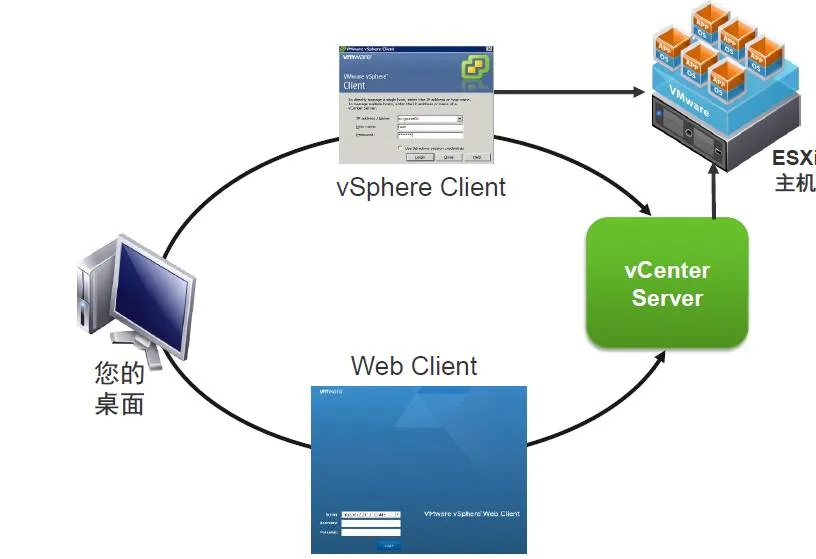

3.vSphere Client、vCenterServer功能及登录界面的区别

vSphere Client、vCenterServer的区别：

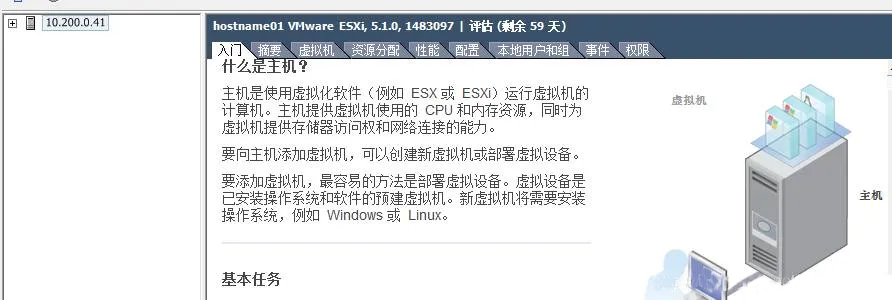

（1）vSphere Client- ESXI客户端功能较少，如下图示

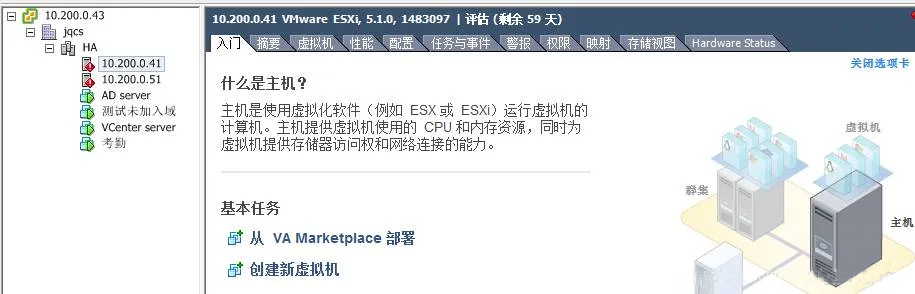

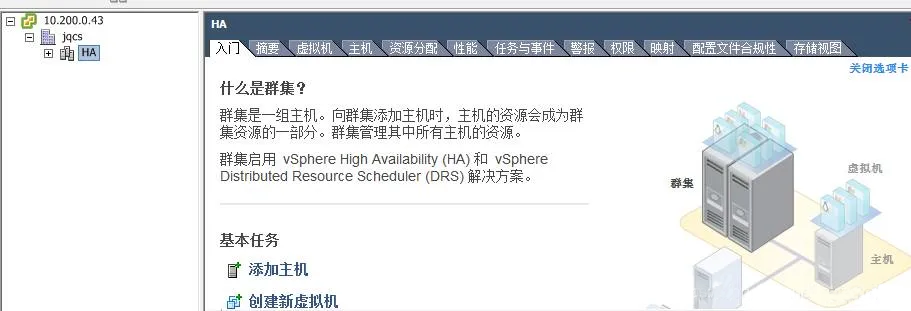

2）vSphere Client- vCenter Server-ESXI客户端功能强大一些，通过vCenter Server登陆页面可以管理其他物理主机以及对虚拟机进行管理（克隆，迁移，模板等），如下图示

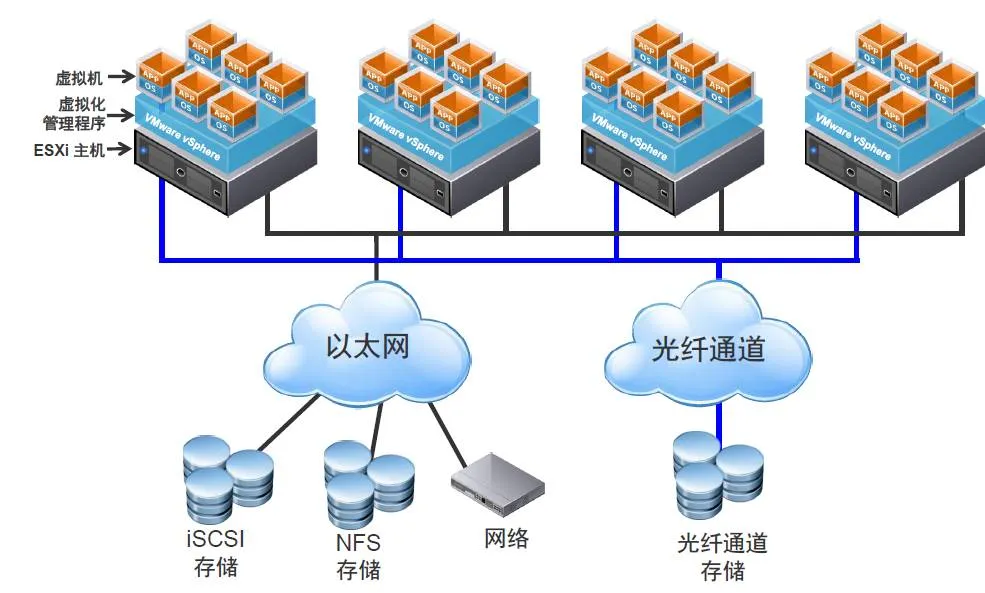

4.从数据存储的角度来看VMware的结构

（1）VMware中的存储主要有本地磁盘（ESXI主机的磁盘）、磁盘阵列；

（2）在虚拟化中存储技术主要有直接连接、光纤通道、FCoE、Iscsi、NAS。

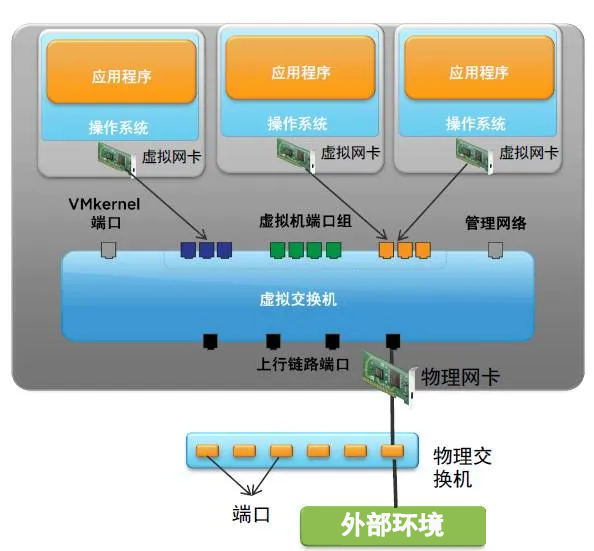

5.添加了虚拟交换机的VMware网络架构

（1）虚拟网络由外部环境（物理交换机）、物理主机（ESXI主机）组成；

（2）虚拟机可以通过虚拟交换机连接到不同的Vlan，实现虚拟机的高可用性。
